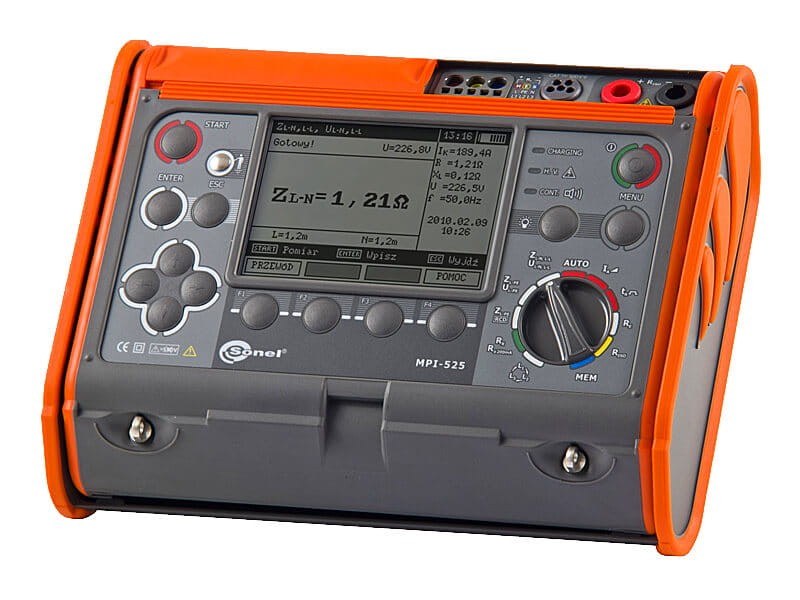

MPI 525 - Miernik Wielofunkcyjny SONEL

Pomiary impedancji pętli zwarciowej:

• pomiar impedancji prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy Rzw=10 Ω,
• zakres napięć pomiarowych: 95...440 V, częstotliwości 45...65 Hz,
• pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o IΔn≥30 mA bez ich zadziałania,
• automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,

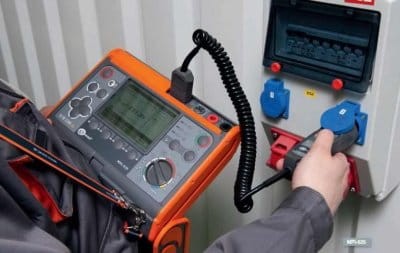

• pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2 m, 5 m, 10 m, 20 m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT).

Badanie wyłączników różnicowoprądowych typu AC, A i B:

• pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
• funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
• kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
• pomiar prądu wyzwalania IA prądem narastającym,
• pomiar czasu zadziałania tA przy prądach ½IΔn, 1IΔn, 2IΔn i 5IΔn ,
• pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika,
• wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
• możliwość pomiaru prądu zadziałania IA oraz rzeczywistego czasu zadziałania tAI przy jednym wyłączeniu RCD,
• pomiary dla napięcia 95...270 V.

Pomiary rezystancji izolacji:

• napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V oraz 2500 V
• pomiar rezystancji izolacji do 10 GΩ,
• ustawianie 3 interwałów czasowych T1, T2, T3 z przedziału 6...600 s,
• wyliczanie 2 wspołczynników absorpcji,
• zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
• samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
• automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych i kabli energetycznych przy wykorzystaniu dodatkowego adaptera AutoISO-2500,
• akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.

Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:

• pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach,
• pomiar małym prądem z sygnalizacją akustyczną i świetlną (zielona dioda),
• autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości.

Pomiary rezystancji uziemienia:

• pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi,
• wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60 Hz.

Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.

Sprawdzanie kolejności faz.

Sygnalizacja wysokiego napiecia na złączach miernika (zółta dioda).

Pamięć 990 rekordów (57500 pojedynczych wyników), transmisja danych do komputera poprzez łącze USB lub radiowe.

Zegar czasu rzeczywistego (RTC) - czas pomiaru zapisywany do pamięci

Zasilanie z baterii lub akumulatora.

Przyrząd spełnia wymagania normy PN-EN 61557.

Pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L
Pomiar prądem 23/40 A - zakres pomiarowy wg PN-EN 61557: 0,13...1999,9 Ω
(dla przewodu pomiarowego 1,2 m):

• napięcie nominalne: 95...270 V (dla ZL-PE i ZL-N) oraz 95...440 V (dla ZL-L)
• częstotliwość: 45...65 Hz

Pomiar impedancji pętli zwarcia ZL-PE w trybie RCD
Pomiar prądem 15 mA, zakres pomiarowy wg PN-EN 61557: 0,50...1999,9 Ω

• napięcie nominalne: 95...270 V
• częstotliwość: 45...65 Hz

Pomiar rezystancji uziemienia RE

Pomiar rezystancji izolacji
Zakres pomiarowy wg PN-EN 61557 - 2:

• dla UN = 50 V: 50 kΩ...250 MΩ
• dla UN = 100 V: 100 kΩ...500 MΩ
• dla UN = 250 V: 250 kΩ...1 GΩ
• dla UN = 500 V: 500 kΩ...2 GΩ
• dla UN = 1000 V: 1 MΩ...3 GΩ
• dla UN = 2500 V: 2,5 MΩ...9,99 GΩ

*) nie większy niż zakres pomiarowy dla danego napięcia.

Wskazania kolejności faz

• Wskazanie kolejności faz: zgodna, niezgodna
• Zakres napięć sieci UL-L: 100...440 V (45...65 Hz)
• Wyświetlanie wartości napięć międzyfazowych

Niskonapięciowy pomiar ciągłości obwodu i rezystancji
Pomiar ciągłości przewodu ochronnego prądem ±200 mA

• Napięcie na otwartych zaciskach: 4…9 V
• Prąd wyjściowy przy R
• Autokalibracja przewodów pomiarowych
• Pomiary dla obu polaryzacji prądu

Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95...270 V):
Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA)

Dokładność zadawania prądu różnicowego: dla 0,5*IΔn:-8...0% dla 1*IΔn, 2*IΔn, 5*IΔn: 0...8%

Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego (typ AC)

• możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC)

Pomiar prądu zadziałania RCD IA dla prądu różnicowego jednokierunkowego oraz jednokierunkowego z podkładem 6 mA prądu stałego (typ A)

• możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu

Pomiar prądu zadziałania RCD IA dla prądu różnicowego stałego (typ B)

• możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu

IΔn - wartość znamionowego prądu różnicowego

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 - 1 i IEC 61557
• kategoria pomiarowa: III 600 V, IV 300 V wg PN-EN 61010 - 1
• stopień ochrony obudowy wg PN-EN 60529: IP54

Pozostałe dane techniczne:

• zasilanie miernika: baterie alkaliczne LR14 (4 szt.) lub akumulator Ni-M

Przyrząd spełnia wymagania norm:

• PN-EN 61010 - 1:2002(U) (wymagania ogólne dot. bezpieczeństwa)
• PN-EN 61010 - 031:2002(U) (wymagania szczegółowe dot. bezpieczeństwa)
• PN-EN 61326:2002(U) (kompatybilność elektromagnetyczna)
• PN-EN 61557 - 10:2002 (wymagania dla przyrządów wielofunkcyjnych)
• PN-IEC 60364 - 6 - 61 / PN-HD 60364 - 6:2007(U) (wykonywanie omiarów-sprawdzanie)
• PN-IEC 60364 - 4 - 41 / PN-HD 60364 - 4 - 41:2007(U) (wykonywanie pomiarów-ochrona przeciwporażeniowa)
• PN-EN 04700 (wykonywanie pomiarów-badania odbiorcze)

gwarancja 36 miesięcy

Wyposażenie

Adapter WS-03 wyzwalający pomiar z wtykiem UNI-Schuko WAADAWS03
Przewód 1,2 m żółty zakończony wtykami bananowymi WAPRZ1X2YEBB
Przewód 1,2 m niebieski zakończony wtykami bananowymi WAPRZ1X2BUBB
Przewód 1,2 m czerwony zakończony wtykami bananowymi WAPRZ1X2REBB
Przewód 15 m niebieski na szpuli zakończony wtykami bananowymi WAPRZ015BUBBSZ
Przewód 30 m czerwony na szpuli zakończony wtykami bananowymi WAPRZ030REBBSZ
Krokodylek żółty K02 WAKROYE20K02
Sonda ostrzowa żółta z gniazdem bananowym WASONYEOGB1
Sonda ostrzowa czerwona z gniazdem bananowym WASONREOGB1
Sonda ostrzowa niebieska z gniazdem bananowym WASONBUOGB1
Przewód 1,8 m czerwony 5kV zakończony wtykami bananowymi WAPRZ1X8REBB
Przewód 1,8 m czarny 5kV zakończony wtykami bananowymi, ekranowany WAPRZ1X8BLBB
Sonda ostrzowa czerwona z gniazdem bananowym 5kV WASONREOGB2
Krokodylek czarny 5kV K04 WAKROBL20K04
Sonda do wbijania w grunt, 30 cm - 2 szt. WASONG30
Przewód do transmisji danych USB WAPRZUSB
Futerał L2 WAFUTL2
Komplet do ładowania akumulatora (zasilacz + akumulator) WAKPLLADMPI520
Szelki do miernika WAPOZSZEKPL
Certyfikat kalibracji
Karta gwarancyjna

Wyposażenie dodatkowe (odpłatne)

Sonda do wbijania w grunt, 80 cm WASONG80
Przewód 50 m żółty na szpuli zakończony wtykami bananowymi WAPRZ050YEBBSZ
Przewód 25 m niebieski na szpuli zakończony wtykami bananowymi WAPRZ025BUBBSZ
AGT-16P - adapter gniazd trójfazowych WAADAAGT16P
AGT-32P - adapter gniazd trójfazowych WAADAAGT32P
AGT-63P - adapter gniazd trójfazowych WAADAAGT63P
Adapter WS-04 z wtykiem kątowym UNI-Schuko WAADAWS04
Adapter AutoISO-2500 WAADAAISO25
Adapter TWR-1J do testowania wyłączników RCD WAADATWR1J
Adapter OR-1 USB do transmisji radiowej WAADAUSBOR1
PE5 - Oprogramowanie do tworzenia protokołów pomiarowych WAPROSONEPE5
Świadectwo wzorcowania LSWPLMPI525
