F-3A Cęgi elastyczne SONEL
Cena regularna:
984,00 zł
Cena regularna:
800,00 zł
towar niedostępny
dodaj do przechowalniOpis

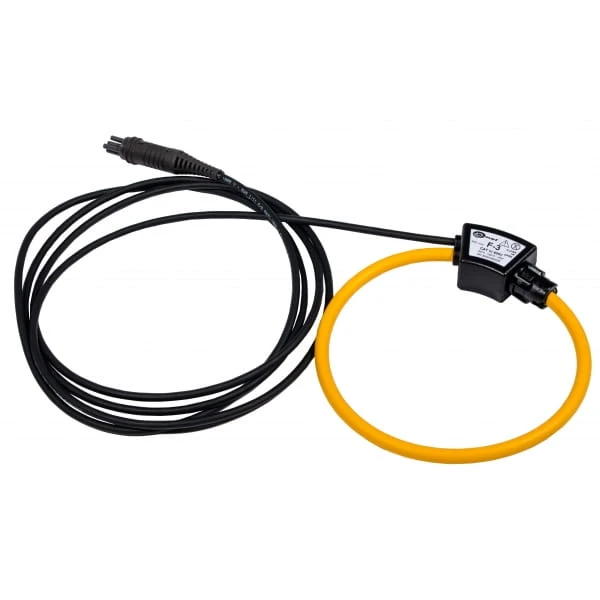

Cęgi elastyczne F3A (cewka Rogowskiego) o średnicy 13 cm do analizatorów serii PQM oraz mierników MPI i MRU
Elastyczne cęgi prądowe, zwane również cewkami Rogowskiego, przydadzą się na takich obiektach, gdzie nie ma możliwości zapięcia cęgów twardych. W pomiarach prądu przemiennego podłącza się je bezpośrednio do miernika, a w przypadku badań rezystancji uziemienia - za pomocą dodatkowego adaptera ERP-1.
Pozwalają na mierzenie prądów do 6000 A. Zakończone wtykiem 5-pinowym, są podłączane bezpośrednio do analizatorów jakości zasilania. Wartość prądu znamionowego tego produktu wynosi 3000 A, a średnica obejmowanego przewodnika to maksymalnie 120 mm.
Parametr | Wartość |
---|---|
Waga netto (kg) | 0.16 |
Waga opakowania (kg) | 0.24 |
Szerokość opakowania (cm) | 18 |
Wysokość opakowania (cm) | 7.5 |
Długość opakowania (cm) | 25.5 |
Cęgi | C-4A | C-5A | C-6A | C-7A | F-1A1 | F-2A1 | F-3A1 | F-1A | F-2A | F-3A | F-1A6 | F-2A6 | F-3A6 |
Prąd znamionowy | 1000 A AC | 1000 A AC 1400 A DC |
10 A AC | 100 A AC | 1500 A AC | 3000 A AC | 6000 A AC | ||||||
Maks. prąd przeciążeniowy | 1200 A AC | 1000 A AC 3000 A DC |
20 A AC | 100 A AC | 5,4k A AC | 10k A AC | 20k A AC | ||||||
Minimalny prąd możliwy do pomiaru |
100 mA | 500 mA | 10 mA | 20 mA | 1,5 A | 3 A | 6 A | ||||||
Częstotliwość | 30 Hz...10 kHz | Dc...5 kHz | 40 Hz...10 kHz | 40 Hz...1 kHz | 40 Hz...10 kHz | 40 Hz...10 kHz | 40 Hz...10 kHz | ||||||
Poziom sygnału wyjściowego | 1 mV / 1 A | 1 mV / 1 A | 100 mV / 1 A | 5 mV / 1 A | 77,6 μV / 1 A | 38,8 μV / 1 A | 19,4 μV / 1 A | ||||||
Maks. średnica mierzonego przewodu |
52 mm | 39 mm | 20 mm | 24 mm | 360 mm | 235 mm | 120 mm | 360 mm | 235 mm | 120 mm | 360 mm | 235 mm | 120 mm |
Długość otwartych cęgów | — | — | — | — | 120 cm | 80 cm | 45 cm | 120 cm | 80 cm | 45 cm | 120 cm | 80 cm | 45 cm |
Minimalna dokładność podstawowa |
≤ 0,5% | ≤ 1,5% | ≤ 1% | 0,5% | 1% | 1% | 1% | ||||||
Zasilanie bateryjne | — | + | — | — | — | — | — | ||||||
Długość przewodu | 2,2 m | 2,2 m | 2,2 m | 3 m | 2,2 m | 2,2 m | 2,2 m | ||||||
Kategoria pomiarowa | IV 300 V | IV 300 V | IV 300 V | III 300 V | IV 600 V | IV 600 V | IV 600 V |
