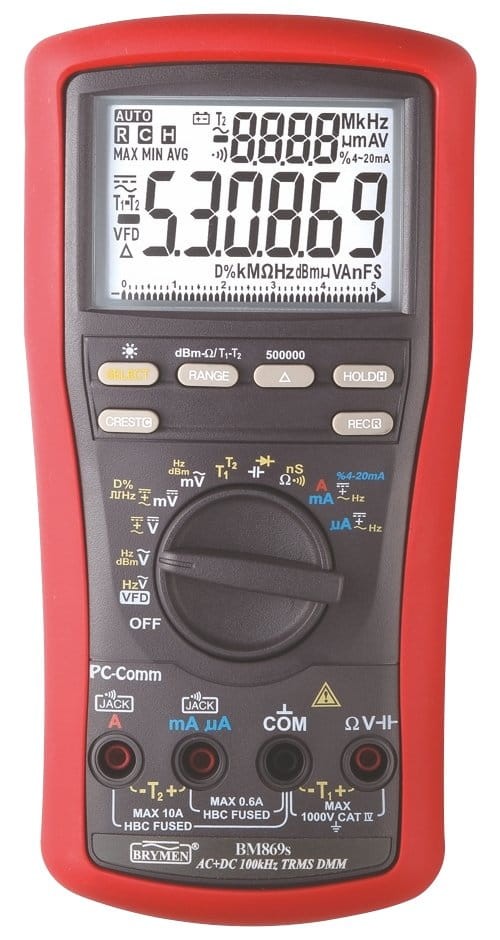

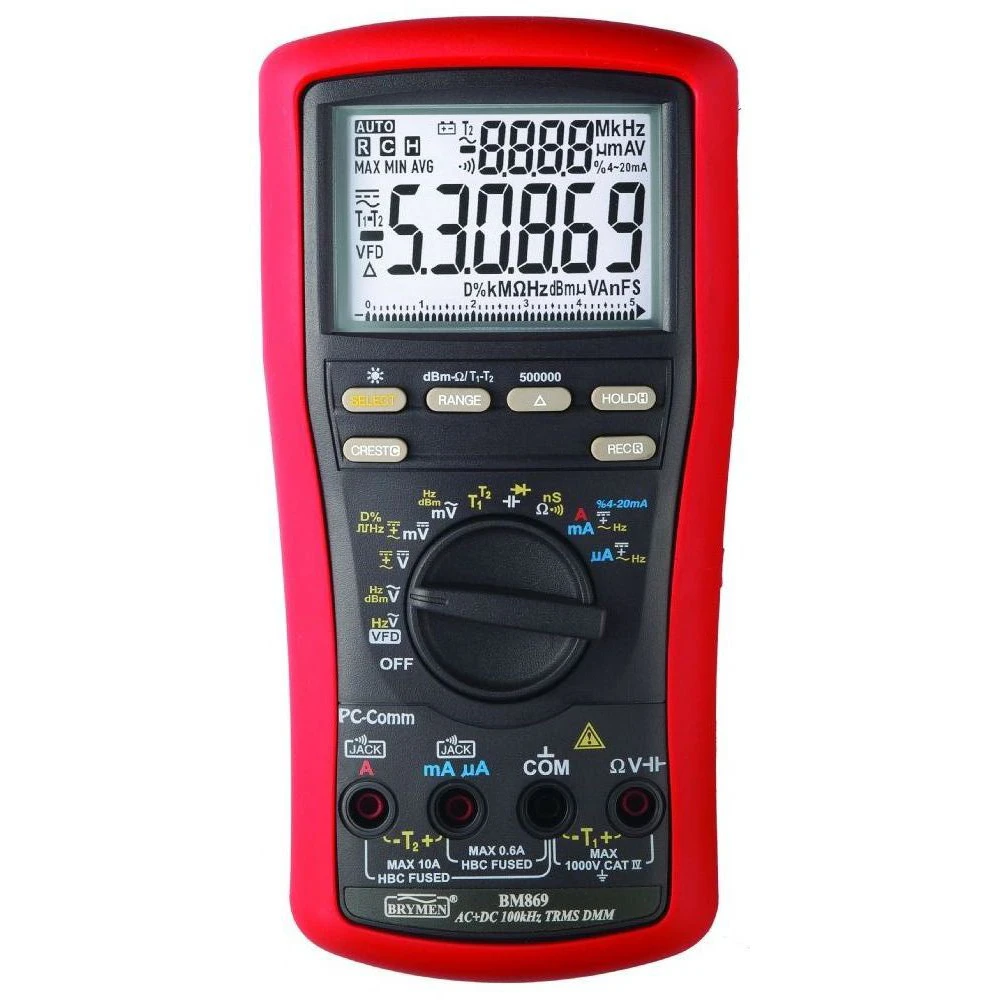

BM 869s - Multimetr Cyfrowy BRYMEN
Cena regularna:
1 377,60 zł
Cena regularna:
1 120,00 zł
towar niedostępny
dodaj do przechowalniOpis
Multimetr Brymen BM869 oferuje mnogość funkcji, łącznie z pomiarem przewodności (nS), tłumienia (dBm), pętli prądowej (4~20mA), dwukanałowym pomiarem temperatury a podwójny wyświetlacz pozwala na jednoczesne wyświetlanie szeregu mierzonych wielkości.
Innowacyjną funkcją jest VFD - jednoczesny pomiar napięcia i częstotliwości napędów z przemiennikami częstotliwości w zakresie częstotliwości 5~440Hz dla napięć 5~1000V co daje niespotykane dotychczas możliwości pomiarowe w przemyśle. Mierzona jest rzeczywista wartość skuteczna prądów i napięć przemiennych także ze składową stałą w paśmie częstotliwości 20Hz~100kHz dla napięć i 40Hz~100kHz dla prądów. BM869 posiada podwójny podświetlany wyświetlacz LCD z 41 segmentowym szybkim bargrafem. Pierwszy wyświetlacz zlicza do 50 000 max (99 999 dla Hz) z próbkowaniem 5 x/s i jest przełączany na 500 000 maks. (przy pomiarze DCV); pomocniczy zlicza do 9999max. Najwyższy stopień bezpieczeństwa (KAT IV 1000V), ochrony przeciw-przepięciowej (12kV) i ochrony przeciążeniowej na wszystkich zakresach (1050V rms/1450Vpik) pozwala na stosowanie przyrządu w przemyśle i energetyce nawet w najbardziej ekstremalnych warunkach zapewniając przy tym bezpieczeństwo pomiarów i pełną ochronę przyrządu przed uszkodzeniami.
VFD - Przy obecnym trendzie zastępowania mechanicznych układów sterowania napędów ich elektronicznymi odpowiednikami diagnoza nieprawidłowości w działaniu układu może przysporzyć wiele problemów. Szczególnie trudne może być zmierzenie napięcia, prądu oraz częstotliwości na wyjściu sterownika. Zwykły multimetr True RMS nie może mierzyć prawidłowo sygnałów wyjściowych ze sterownika napędu, ponieważ sterownik VFD (ang. Variable Frequency Drive - sterowanie zmienną częstotliwością sygnału) podaje na wejście silnika odkształcony (nie sinusoidalny) sygnał napięciowy o zmiennej szerokości impulsu.
Wiele multimetrów TRMS wyświetla odczyty do 20 - 30% wyższe od wartości wskazywanej przez sterownik jako, że większość multimetrów ma szerokie pasmo pomiarowe. Takie multimetry zmierzą częstotliwość przenoszenia/przełączania sygnału generowanego przez VFD. Filtr dolnoprzepustowy (LPF) został zaprojektowany aby wesprzeć blokowanie niepożądanych napięć powyżej 1kHz przy pomiarze napięć AC oraz częstotliwości AC. Filtr dolnoprzepustowy może polepszyć warunki pomiaru złożonych sygnałów, generowanych przez sterowniki czy inwertery.
Dane Techniczne:
Podwójny, podświetlany LCD z bargrafem analogowym
Podwójny wyświetlacz umożliwia jednoczesny odczyt wielu mierzonych wielkości
Bardzo szybkie próbkowanie: LCD 5x/s (tryb 50 000 maks)
Bardzo szybki bargraf analogowy: próbkowanie 60x/s
Bardzo szybkie autozakresy
Wybór zakresów automatycznych lub manualnych
Bazowa dokładność 0,02% (DCV)
VFD - innowacyjna funkcja pozwalająca mierzyć jednocześnie częstotliwość i napięcie napędów z przemiennikami częstotliwości w zakresie 5-440Hz i napięć 5~1000V
Pomiar rzeczywistej wartości skutecznej AC&AC+DC dla napięć (20Hz~100kHz) i prądów (40Hz~100kHz)
Pomiar konduktacji (nS) i dBm
Dwukanałowy pomiar temperatury z jednoczesnym wyświetlaniem T1&T2 lub T2&T1-T2
Bezpośrednie przejście do pomiaru Hz podczas pomiaru ACV i ACA
CREST - pomiar automatyczny MAX, MIN impulsów > 0,8ms
REC - zapamiętywanie/wyświetlanie MAX, MIN, AVG (średnia) z przeprowadzonych pomiarów
Pomiar różnicowy
Optyczne złącze USB
HOLD - zamrożenie pomiaru na wyświetlaczu
BEEP-JACK - akustyczny i wizualny alarm złego podłączenia
Inteligentne autowyłączacznie (po 17 min)
Sygnalizacja wyczerpania baterii
Uniwersalna podstawka mogąca służyć do postawienia bądź zawieszenia przyrządu
DCV | 500,0mV/5,0000V/50,000V/50,00V/1000,0V* |
ACV TRMS (AC&AC+DC) |
500,0mV/5,0000V/50,000V/50,00V/1000,0V* TRMS w paśmie 20Hz~100kHz(AC) i 20Hz~40kHz (DC&AC+DC) |
DCA | 500,00μA/5000,0μA/50,000mA/500,00mA/5,0000A/10,000A** |
ACA TRMS (AC&AC+DC) |
500,00μA/5000,0μA/50,000mA/500,00mA/5,0000A/10,000A** TRMS w paśmie 40Hz~100kHz (AC&AC+DC) |
R | 500,00Ω/5,0500kΩ/50,000kΩ/500,00kΩ/5,0000MΩ/50,000MΩ |
nS (konduktancja) | 99,99 nS |
C | 50,00 nF/500,0nF/5,000μF/50,00μF/500,0μF/5,000mF/25,00mF |
Hz (ACV) | 10,000Hz~200,000kHz |
Hz (VFD) | 10,000Hz~440,00Hz |
Hz (ACA) | 10Hz~3,000kHz |
Duty % | 0,1%~99,99% (5Hz~500kHz, logika rodziny 5V) |
Logic Hz | 5,000Hz~1,0000MHz |
dBm | dla 600Ω (ACV: -01,09~62,22dBm; ACmV: -29,83~03,80 dBm); impedancje 4~1200Ω (20 progów) |
DC%4~20mA | 4mA =0%; 20mA = 100% rozdzielczość 0,01% |
Temperatura | -50°C ~+1000°C (-58°F ~+1832°F) |
Test diody | 2,000V, prąd testu 0,4 mA |
Test ciągłości | Sygnał akustyczny dla R 20-200Ω, czas zwłoki <100μs |
* Rozdzielczości dla trybu wyświetlacza 50 000max. Dla trybu 500 000max rozdzielczości są o 1 rząd wielkości lepsze
** 10A pomiar ciągły, 20A pomiar przez 30s z przerwą 30s na chłodzenie
Wyświetlacz | Podświetlany LCD, podwójny: 50 000 maks przełączany na 500 000 maks (DCV) i 99 999 (Hz) + 9999 41 segmentowy bargraf analogowy |
Próbkowanie | Wyświetlacz 5x/s (50 000), 1,25 x/s (500 000), bargraf 60 x/s |
Ochrona wejść | μA&mA: bezp. 0,44A/1000V IR 10 kA: bezp. 11A/1000V IR 20kA mV, V, Ω i pozostałe 1050Vrms, 1450Vpik |
Ochrona przeciwprzepięciowa | 12kV (1,2/50μs surge) |
Środowisko pracy | 0~45°C (RH<80% dla 31°C | <50% dla 45°C |
Składowanie | -20~60°C (RH<80%) - bez baterii |
Normy | PN-EN61010-1 2nd Ed. KAT IV 1000V PN-EN61326-1 i inne (EMC), stopień zanieczyszczenia 2 Podlega dyrektywie WEEE 2002/96/EC (utylizacja) |
Zasilanie | 9V DC: 1x bateria 9V 6F22, konsumpcja ok. 6,5 mA |
Wymiary | 103 x 64,5 x 208 [mm] szer x gł wys/dł |
Masa | 635 g (z bateriami i holsterem) |
- automatyczna i ręczna zmiana zakresów
- automatyczne wyłączanie
- funkcja HOLD (zatrzymanie wskazań wyświetlacza)
- funkcja pomiarów względnych
- sygnalizacja błędnego połączenia przewodów pomiarowych
- CREST: rejestracja wartości szczytowych MAX, MIN i MAX-MIN impulsów > 0,8ms prądu i napięcia
- funkcja VFD AC zapewnia jednoczesny pomiar napięcia AC i częstotliwości
- rejestracja wartości MAX, MIN, ŚRED
częstotliwości, dBm, konduktancji, napięcia AC, napięcia DC, pojemności, prądu AC, prądu DC, rezystancji, temperatury | |
2x LCD, podświetlany | |
41 segm. 60x/s | |
5x/s | |
0,01m...500m/5/50/500/1000V | |
±(0,02% + 2 cyfry) | |
0,01m...500m/5/50/500/1000V | |
±(0,4% + 30 cyfr) | |
0,01µ...500µ/5m/50m/500m/5/10A | |
±(0,1% + 20 cyfr) | |
0,01µ...500µ/5m/50m/500m/5/10A | |
±(0,7% + 50 cyfr) | |
True RMS AC, True RMS AC+DC | |
0,01...500/5k/50k/500k/5M/50MΩ | |
±(0,1% + 2 cyfry) | |
10p...50n/500n/5µ/50µ/500µ/5m/25mF | |
±(2,5% + 3 cyfry) | |
10...200kHz | |
±(0,02% + 4 cyfry) | |
-50...1000°C | |
±(0,3% + 1,5°C) | |
0.1...99.99% | |
0...100% | |
0,4mA, 2V | |
sygnał akustyczny dla 20Ω<r<200Ω< td=""> | |
2 | |
103 x 64.5 x 208mm | |
635g | |
1 bateria 9V 6F22 | |
USB | |
oprogramowanie KITBU-86X | |
EN61010 1000V CAT IV | |
USB A wtyk |
Wyposażenie standardowe:
Przewody pomiarowe (para)
Bateria 9V (zainstalowana)
Holster ochronny
Sonda temp. typu K z wtykami bananowymi
Instrukcja obsługi w języku polskim
Opcjonalnie:
Kit USB interfejs BU-86X
Adapter: gniazdo sondy K - wtyk 2x banan 4 mm [602069]
